MCB UL 1077 DC là gì? Tiêu chuẩn, kiểm tra và ứng dụng

UL 1077là tiêu chuẩn an toàn sản phẩm dành cho các thiết bị bảo vệ bổ sung dùng trong thiết bị điện. Tiêu chuẩn này áp dụng cho các thiết bị bảo vệ được lắp đặt bên trong thiết bị điện để cung cấp bảo vệ bổ sung. Đối với các nhà sản xuất cần tích hợp cầu dao DC thu nhỏ vào thiết bị điện, UL 1077 là tiêu chuẩn sản phẩm cần được quan tâm.

Bài viết này giới thiệu phạm vi của UL 1077, sự khác biệt giữa MCB UL 1077 DC và cầu dao theo tiêu chuẩn khác cũng như các thông số chính mà người mua cần xác nhận khi lựa chọn sản phẩm.

UL là gìChứng nhận 1077?

UL 1077là tiêu chuẩn an toàn dành cho các thiết bị bảo vệ bổ sung dùng trong thiết bị điện, do UL Solutions công bố.

Tiêu chuẩn này áp dụng cho các thiết bị bảo vệ bổ sung cung cấp khả năng bảo vệ quá dòng bổ sung cho thiết bị điện. Những sản phẩm này thường được lắp đặt bên trong thiết bị điện thay vì đóng vai trò là thiết bị bảo vệ chính để xây dựng các mạch nhánh.

Tiêu chuẩn UL 1077 chủ yếu quy định các yêu cầu đối với thiết bị bảo vệ bổ sung về mặt kết cấu, hiệu suất và thử nghiệm.

làm gìUL 1077Bài kiểm tra?

1. Kiểm tra hiệu chuẩn

Kiểm tra hiệu chuẩn sẽ kiểm tra xem cầu dao có hoạt động theo các đặc tính ngắt đã chỉ định hay không.

Thử nghiệm áp dụng dòng điện được chỉ định cho sản phẩm và kiểm tra xem sản phẩm có hoạt động trong thời gian yêu cầu hay không.

2. Kiểm tra quá tải

Kiểm tra quá tải kiểm tra phản ứng của bộ ngắt mạch trong điều kiện quá tải lặp đi lặp lại.

Đối với các ứng dụng DC, điều kiện kiểm tra quá tải phụ thuộc vào loại sản phẩm và yêu cầu ứng dụng cụ thể. Một số ứng dụng khởi động động cơ DC có thể sử dụng dòng điện thử nghiệm cao hơn.

Thử nghiệm quá tải bao gồm 50 chu kỳ vận hành trong các điều kiện quy định.

3. Kiểm tra sức bền

Kiểm tra độ bền đánh giá hiệu suất của cầu dao mini sau các hoạt động lặp lại.

Đối với các sản phẩm hiện hành, yêu cầu của UL 1077 bao gồm 6.000 thao tác ở dòng điện và điện áp định mức.

Thử nghiệm này kiểm tra xem sản phẩm có tiếp tục hoạt động bình thường hay không sau khi hoàn thành số lượng thao tác cơ và điện được chỉ định.

4. Kiểm tra ngắn mạch

Thử nghiệm ngắn mạch đánh giá hiệu suất của DC MCB trong các điều kiện ngắn mạch được chỉ định.

Thử nghiệm kiểm tra xem sản phẩm có thể làm gián đoạn dòng điện sự cố được chỉ định hay không đồng thời tránh được những rủi ro an toàn không thể chấp nhận được.

UL 1077bao gồm các điều kiện và loại thử nghiệm ngắn mạch khác nhau. Do đó, điều kiện thử nghiệm cụ thể phụ thuộc vào xếp hạng và phân loại của sản phẩm.

5. Kiểm tra độ tăng nhiệt độ

Thử nghiệm độ tăng nhiệt độ đánh giá mức tăng nhiệt độ của cầu dao loại nhỏ trong các điều kiện vận hành được chỉ định.

Thử nghiệm này kiểm tra sự thay đổi nhiệt độ của các bộ phận và đầu cực mang dòng điện liên quan.

6. Kiểm tra khả năng chịu điện áp điện môi

Thử nghiệm chịu đựng điện áp điện môi đánh giá hệ thống cách điện của bộ ngắt mạch.

Thử nghiệm áp dụng điện áp quy định giữa các bộ phận điện liên quan. Sản phẩm phải đáp ứng các yêu cầu cách nhiệt hiện hành trong quá trình thử nghiệm.

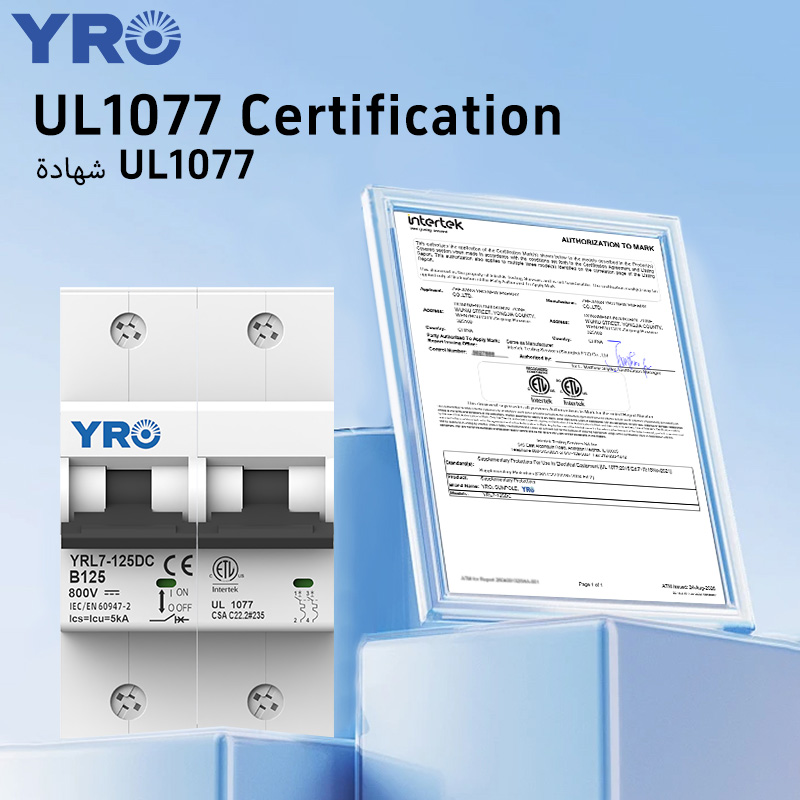

Bộ ngắt mạch thu nhỏ YRO DC nhận được chứng nhận UL 1077

Cầu dao dòng YRL7-125DC của YRO đã được đánh giá theo các yêu cầu hiện hành của UL 1077. UL 1077 bao gồm các yêu cầu kiểm tra về hiệu chuẩn, tăng nhiệt độ, quá tải, độ bền, khả năng chịu điện áp và hiệu suất ngắn mạch.

Các thử nghiệm khác nhau đánh giá hiệu suất của sản phẩm trong các điều kiện khác nhau. Ví dụ, thử nghiệm hiệu chuẩn kiểm tra các đặc tính ngắt, thử nghiệm độ tăng nhiệt đánh giá sự thay đổi nhiệt độ trong các điều kiện vận hành quy định, thử nghiệm quá tải đánh giá phản ứng trong các điều kiện quá tải quy định và thử nghiệm ngắn mạch đánh giá hiệu suất ngắt trong các điều kiện lỗi quy định.

Đối với người mua, thông tin chứng nhận có thể được sử dụng để xác nhận xem sản phẩm có đáp ứng các yêu cầu chứng nhận trong thiết kế thiết bị của họ hay không.

Kịch bản ứng dụng cho cầu dao có chứng nhận UL 1077

Bảng điều khiển

Bảng điều khiển chứa các mạch điều khiển, mạch điện và các mạch phụ trợ khác. Các nhà sản xuất thiết bị có thể chọn MCB DC đáp ứng yêu cầu UL 1077 để bảo vệ quá dòng bổ sung cho các mạch bên trong thiết bị điện.

Thiết bị tự động hóa

Thiết bị tự động hóa chứa nhiều linh kiện điện và điện tử cần bảo vệ mạch.

Nhà sản xuất thiết bị có thể lựa chọn máy cắt MCB dựa trên các thông số sau:

· Điện áp định mức

· Dòng điện định mức

· Số cực

· Đặc điểm chuyến đi

Thiết bị bảo vệ được chọn cần phải phù hợp với yêu cầu về điện của thiết bị.

Thiết bị năng lượng mới

Thiết bị năng lượng mới có hệ thống điện yêu cầu bảo vệ mạch điện.

Các nhà sản xuất sản phẩm như thiết bị chuyển đổi năng lượng có thể đánh giá liệu các giải pháp bảo vệ bổ sung có phù hợp hay không dựa trên thiết kế thiết bị. Lựa chọn cuối cùng phụ thuộc vào cấu trúc cụ thể của thiết bị và yêu cầu bảo vệ tương ứng.

Phần kết luận

Chứng nhận UL 1077 chủ yếu được sử dụng cho các ứng dụng bảo vệ bổ sung bên trong thiết bị điện.

Tiêu chuẩn UL 1077 đánh giá hiệu suất của bộ bảo vệ bổ sung từ nhiều khía cạnh, bao gồm đặc tính vận hành, hiệu suất tăng nhiệt độ, hiệu suất quá tải, hiệu suất độ bền, hiệu suất cách điện và hiệu suất ngắn mạch.

Khi mua cầu dao điện, người mua cần xem xét ứng dụng của thiết bị, điện áp định mức, dòng điện định mức, số cực, đặc tính hành trình và các yêu cầu chứng nhận hiện hành.

Hiểu được phạm vi ứng dụng của chứng nhận UL 1077, có thể giúp nhà sản xuất và người mua thiết bị lựa chọn sản phẩm bảo vệ mạch điện phù hợp dựa trên yêu cầu thiết kế điện.
