Làm thế nào Thiết bị tắt nhanh RSD WiFi 6-10 Strings có thể cải thiện độ an toàn của pin mặt trời?

Tìm hiểu về thiết bị tắt nhanh RSD WiFi 6-10 chuỗi

Hệ thống quang điện mặt trời tạo ra điện DC bất cứ khi nào có đủ ánh sáng mặt trời chiếu tới các mô-đun. Ngay cả khi tắt biến tần, các bộ phận của mảng PV và hệ thống dây điện DC của nó vẫn có thể vẫn có điện. Điều này tạo ra sự cân nhắc quan trọng về an toàn cho người lắp đặt, nhân viên bảo trì, người ứng cứu khẩn cấp và chủ sở hữu hệ thống.

Thiết bị tắt nhanh, thường được gọi là RSD, được thiết kế để ngắt kết nối hoặc giảm sản lượng điện trong một bộ phận xác định của hệ thống PV khi chức năng tắt của nó được kích hoạt. Thiết bị tắt nhanh ở cấp độ chuỗi có thể quản lý một số chuỗi quang điện thông qua bố trí chuyển mạch và vỏ chung, tùy thuộc vào thiết kế và cấu hình định mức của nó.

Thuật ngữ6-10 dâythường đề cập đến một họ thiết bị nhằm đáp ứng cấu hình trong phạm vi số lượng chuỗi đó. Điều đó không có nghĩa là mọi kiểu máy đều tự động hỗ trợ mọi cách sắp xếp điện áp, dòng điện hoặc hệ thống dây điện có thể có. Bảng dữ liệu và sơ đồ nối dây của model đã chọn sẽ xác định cấu hình được phép.

Khi Wi-Fi được bao gồm trong thông số kỹ thuật của sản phẩm, nó có thể cung cấp chức năng liên lạc hoặc điều khiển từ xa. Tuy nhiên, WiFi không phải là tính năng cố hữu của mọi thiết bị tắt máy nhanh. Người mua nên xác nhận xem kiểu máy chính xác có hỗ trợ WiFi, RS485, giao diện liên lạc khác hay chỉ phương pháp điều khiển tắt máy thông thường.

Cách tắt máy nhanh chóng hoạt động trong hệ thống PV năng lượng mặt trời

Bố trí tắt nhanh ở cấp độ chuỗi điển hình bao gồm mô-đun PV, dây nối DC, công tắc hoặc bộ điều khiển tắt, biến tần và thiết bị bảo vệ và nối đất liên quan. Bố cục chính xác thay đổi tùy theo kiến ​​trúc hệ thống và yêu cầu điện cục bộ.

Bước 1: Phát điện thông thường

Trong điều kiện hoạt động bình thường, mô-đun năng lượng mặt trời tạo ra nguồn điện một chiều. Dòng điện chạy qua các mạch chuỗi được cấu hình về phía biến tần, tại đây nó được chuyển đổi thành nguồn điện xoay chiều để sử dụng hoặc xuất khẩu.

Bước 2: Sự kiện tắt máy được bắt đầu

Công tắc, mạch điều khiển, tình trạng mất điện hoặc tín hiệu điều khiển được phê duyệt có thể bắt đầu tắt máy, tùy thuộc vào thiết kế của thiết bị. Một số sản phẩm còn cung cấp các chức năng liên lạc tùy chọn hoặc liên quan đến nhiệt độ. Các tính năng này phải được xác nhận cho mô hình thực tế thay vì chỉ được giả định từ danh mục RSD.

Bước 3: Thiết bị ngắt kết nối mạch DC được chỉ định

Khi phát hiện thấy kích hoạt cần thiết, thiết bị sẽ vận hành cơ chế cách ly DC bên trong theo thiết kế của nó. Các mạch bị ảnh hưởng được ngắt kết nối theo chỉ định của nhà sản xuất. Kết quả về điện áp và phản hồi tắt máy phụ thuộc vào cấu trúc liên kết của hệ thống, vị trí thiết bị, cách bố trí chuyển mạch và các yêu cầu áp dụng.

Bước 4: Nhân sự Thực hiện theo Quy trình An toàn đã được phê duyệt

Sau khi tắt máy, nhân viên có trình độ phải tuân theo các quy trình an toàn điện và khẩn cấp của cơ sở lắp đặt. Họ không nên cho rằng các mô-đun PV ngừng tạo ra điện dưới ánh sáng mặt trời hoặc mọi phần của hệ thống dây điện đều tự động an toàn khi chạm vào.

Đối với các nhà thiết kế hệ thống, nhiệm vụ quan trọng là xác minh trình tự tắt hoàn chỉnh, phương pháp kích hoạt của thiết bị, vị trí của thiết bị chuyển mạch và phản hồi cần thiết trong điều kiện bình thường và lỗi.

Tại sao việc tắt máy nhiều chuỗi lại quan trọng đối với các dự án năng lượng mặt trời

Quản lý nhiều mạch chuỗi

Một thiết bị được thiết kế cho sáu đến mười dây có thể giúp tổ chức thiết bị tắt máy cho mảng PV có nhiều mạch dây. Tùy thuộc vào thiết kế được phê duyệt, điều này có thể đơn giản hóa việc bố trí thiết bị và giảm nhu cầu về các vỏ bọc riêng biệt. Mức tiết kiệm thực tế phụ thuộc vào số lượng dây, tuyến cáp, nhân công lắp đặt và yêu cầu của dự án.

Hỗ trợ lập kế hoạch ứng phó khẩn cấp

Thiết bị tắt nhanh có thể là một phần của chiến lược an toàn điện rộng hơn nhằm giảm thiểu các mối nguy hiểm trong trường hợp khẩn cấp và bảo trì. Ghi nhãn rõ ràng, vị trí kiểm soát dễ tiếp cận và quy trình tắt máy được ghi lại giúp nhân viên hiểu cách vận hành hệ thống.

Địa chỉ Điều kiện lắp đặt ngoài trời

Thiết bị năng lượng mặt trời thường xuyên tiếp xúc với mưa, bụi, thay đổi nhiệt độ, ánh sáng mặt trời và các áp lực môi trường khác. Vỏ bọc phù hợp và các đầu cáp được lắp đặt chính xác giúp bảo vệ các bộ phận bên trong. Mức độ bảo vệ cần thiết phải phù hợp với môi trường lắp đặt và hướng dẫn của nhà sản xuất.

Cải thiện tổ chức hệ thống

Việc sắp xếp nhiều chuỗi theo kế hoạch có thể làm cho tài liệu bảo trì và nhận dạng mạch trở nên đơn giản hơn. Người lắp đặt phải dán nhãn các chuỗi bị ảnh hưởng, ghi lại vị trí thiết bị và duy trì sơ đồ một đường cập nhật để kỹ thuật viên có thể xác định thiết bị được liên kết với từng mạch PV.

Cho phép các tùy chọn kiểm soát dành riêng cho dự án

Một số dòng sản phẩm RSD cung cấp chức năng điều khiển hoặc liên lạc bổ sung. Nếu dự án yêu cầu hoạt động từ xa, liên lạc WiFi hoặc tích hợp với hệ thống giám sát khác, hãy xác nhận giao diện chính xác, giao thức được hỗ trợ, phạm vi hoạt động và hành vi điều khiển trước khi chọn mô hình.

Thông số kỹ thuật chính cần đánh giá trước khi mua

Khả năng tương thích kỹ thuật là điều cần thiết khi lựa chọn một thiết bị tắt máy nhanh. Chỉ số lượng chuỗi là không đủ để thiết lập sự phù hợp. So sánh thiết bị được đề xuất với dữ liệu mô-đun PV, giới hạn đầu vào của biến tần, thiết kế mạch và các yêu cầu về điện cục bộ.

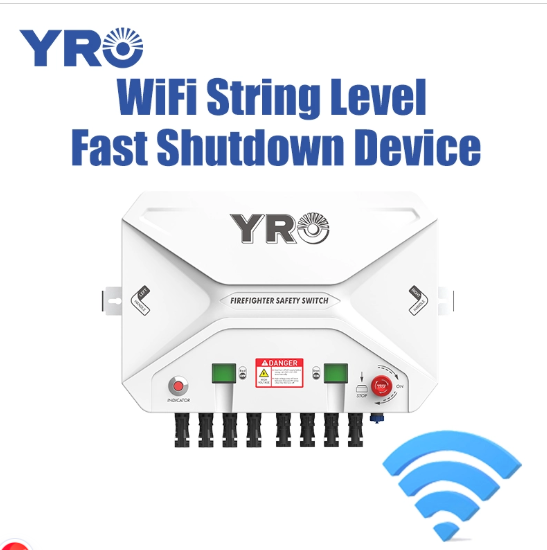

Để tham khảo, thông tin sản phẩm được YRO công bố dành choThiết bị tắt máy nhanh RSD 6-10 chuỗixác định mẫu YRSD-8A với điện áp chuỗi DC đã nêu là 1500 V, dòng điện chuỗi là 26 A, điện áp xoay chiều định mức là 230 V, điện áp hoạt động là 100-270 V AC, phạm vi nhiệt độ hoạt động từ -40°C đến +85°C và cấp bảo vệ IP66. Những số liệu này phải được kiểm tra dựa trên bảng dữ liệu mới nhất và mô hình chính xác được cung cấp cho dự án.

Không áp dụng thông số kỹ thuật của một mẫu cho mọi sản phẩm thuộc dòng 6-10 dây. Xếp hạng điện áp và dòng điện, tính năng liên lạc, sắp xếp hệ thống dây điện và chứng nhận có thể khác nhau giữa các phiên bản.

RSD 6-10 chuỗi so với các giải pháp tắt máy khác

Các dự án PV khác nhau cần có kiến ​​trúc tắt máy khác nhau. Thiết bị nhiều dây có thể phù hợp với một số bố cục, trong khi thiết bị cấp mô-đun hoặc hệ thống được phê duyệt khác có thể đáp ứng tốt hơn các yêu cầu của dự án.

Các giải pháp này không thể tự động thay thế cho nhau. Ví dụ: ngắt kết nối ở cấp độ chuỗi không nhất thiết giúp giảm điện áp ở cấp độ mô-đun. Giải pháp thích hợp phải được lựa chọn theo chức năng an toàn cần thiết, kiến ​​trúc thiết bị và các quy tắc quản lý về điện.

Cách chọn thiết bị RSD phù hợp cho dự án PV

1. Tính số chuỗi thực tế

Bắt đầu với cách bố trí PV và số lượng mạch cần điều khiển. Xác nhận xem thiết bị được đề xuất có đáp ứng được số lượng dây dự kiến ​​hay không và cách bố trí dây có tuân theo sơ đồ đã được nhà sản xuất phê duyệt hay không.

2. Kiểm tra điện áp hệ thống tối đa

Điện áp mạch hở PV tăng khi nhiệt độ mô-đun giảm. Sử dụng hệ số nhiệt độ của nhà sản xuất mô-đun và nhiệt độ thiết kế tối thiểu dự kiến ​​của địa điểm để tính toán điện áp chuỗi tối đa. So sánh kết quả với thông số đặc trưng của thiết bị và giới hạn thiết kế áp dụng.

3. Xác minh sự phối hợp hiện tại và bảo vệ

Xem lại các đặc tính dòng điện của mô-đun, cách bố trí chuỗi song song, thiết bị bảo vệ, định mức dây dẫn và các giới hạn của nhà sản xuất RSD. Đừng cho rằng dòng điện chuỗi đã nêu tương đương với mọi mức dòng điện tối đa hoặc ngắn mạch có thể có.

4. Xác nhận phương pháp tắt máy

Xác định xem dự án có yêu cầu công tắc khẩn cấp thủ công, phản hồi mất AC được xác định hay không, chức năng kích hoạt nhiệt độ tùy chọn, điều khiển từ xa hoặc phương pháp được chỉ định khác. Xác nhận trình tự hoàn chỉnh với nhà sản xuất và nhà thiết kế hệ thống.

5. Kiểm tra yêu cầu liên lạc

Nếu cần có WiFi, hãy hỏi xem thiết bị có bao gồm mô-đun WiFi hay không, điều kiện mạng nào cần thiết và chức năng nào thực sự có thể được thực hiện từ xa. Nếu sử dụng RS485, hãy xác nhận giao thức, hệ thống dây điện và khả năng tương thích được hỗ trợ với bộ điều khiển dự định. Kết nối không dây không được coi là sự thay thế cho việc kiểm soát tắt khẩn cấp cần thiết.

6. Xem lại điều kiện lắp đặt

Đánh giá nhiệt độ môi trường, ánh sáng mặt trời trực tiếp, tiếp xúc với nước, bụi, bề mặt lắp đặt, định tuyến cáp và khả năng tiếp cận để bảo trì. Đánh giá vỏ bọc chỉ có ý nghĩa khi sản phẩm được lắp đặt với các đệm, đầu nối, vòng đệm và vỏ thích hợp.

Lập kế hoạch lắp đặt và cân nhắc về an toàn

Thiết bị tắt nhanh xử lý các mạch DC nguy hiểm tiềm ẩn. Việc lắp đặt, chạy thử và thử nghiệm phải được thực hiện bởi nhân viên có trình độ theo hướng dẫn của nhà sản xuất và các quy tắc về điện áp dụng cho địa điểm dự án.

Lập kế hoạch vị trí thiết bị

Tuân thủ vị trí lắp đặt và sơ đồ hệ thống do nhà sản xuất chỉ định. Trong trường hợp thiết kế yêu cầu lắp đặt gần mảng PV, hãy xem xét khả năng tiếp cận, chiều dài cáp, mức độ ảnh hưởng của thời tiết và tuyến đường đến bộ biến tần hoặc thiết bị liên quan. Giữ vị trí kiểm soát khẩn cấp được xác định rõ ràng và có thể truy cập được theo yêu cầu.

Xác minh sơ đồ nối dây

Xác nhận cực tính DC, phân bổ chuỗi, kích thước dây dẫn, khả năng tương thích của đầu nối, yêu cầu nối đất hoặc liên kết, kết nối nguồn AC và hệ thống dây điện điều khiển trước khi bắt đầu công việc. Phân cực không đúng hoặc đầu nối không tương thích có thể làm hỏng thiết bị và gây ra rủi ro về an toàn.

Phối hợp kiểm soát tắt máy

Đảm bảo phương pháp điều khiển phù hợp với thiết kế dự án. Xác định sự kiện nào bắt đầu tắt máy và trạng thái điện nào sẽ dẫn đến. Nếu có nhiều thiết bị hoặc bộ phận điều khiển tham gia, hãy ghi lại cách chúng tương tác và điều gì sẽ xảy ra nếu mất tín hiệu hoặc nguồn điện.

Hoa hồng trước khi bàn giao

Sử dụng quy trình vận hành đã được phê duyệt để xác minh hoạt động của thiết bị, nhận dạng mạch, phản hồi tắt dự kiến ​​và mọi tính năng liên lạc. Ghi lại kết quả và cập nhật bản vẽ hệ thống. Không bao giờ ứng biến các quy trình kiểm tra trực tiếp hoặc bỏ qua chức năng bảo vệ để hoàn thành kiểm tra.

Kiểm tra, thử nghiệm và bảo trì để vận hành đáng tin cậy

Ngay cả một thiết bị tắt máy được lựa chọn phù hợp cũng cần có kế hoạch bảo trì phù hợp. Khoảng thời gian kiểm tra phải phản ánh các khuyến nghị của nhà sản xuất, điều kiện môi trường, yêu cầu của địa phương và hồ sơ rủi ro của quá trình lắp đặt.

• Kiểm tra trực quan:Kiểm tra vỏ xem có vết nứt, hư hỏng do va đập, ăn mòn, thấm nước hoặc có dấu hiệu quá nóng không.
• Kiểm tra cáp và đầu nối:Tìm kiếm các cáp lỏng lẻo, hư hỏng hoặc được hỗ trợ không đúng cách và xác minh tình trạng đầu nối bằng các quy trình đã được phê duyệt.
• Đánh giá ghi nhãn:Đảm bảo điều khiển tắt máy, nhận dạng thiết bị và các mạch bị ảnh hưởng vẫn được dán nhãn rõ ràng.
• Kiểm tra chức năng:Kiểm tra chức năng tắt máy theo quy trình được nhà sản xuất phê duyệt và các quy tắc an toàn hiện hành.
• Kiểm tra truyền thông:Khi WiFi hoặc RS485 được cung cấp, hãy xác minh các chức năng điều khiển và liên lạc được hỗ trợ mà không cho rằng kết nối mạng chứng tỏ chức năng an toàn hoạt động.
• Tài liệu:Ghi lại các cuộc kiểm tra, kết quả kiểm tra, sửa chữa, thay thế các bộ phận và thay đổi cách bố trí hệ thống PV.

Nếu phát hiện tình trạng bất thường, hãy tuân theo quy trình cách ly và dịch vụ đã được phê duyệt. Không mở thiết bị đang mang điện hoặc sửa chữa bên trong trừ khi nhà sản xuất cho phép rõ ràng công việc đó và người thực hiện công việc đó có trình độ chuyên môn.

Danh sách kiểm tra mua sắm thực tế dành cho các nhà lắp đặt và phân phối năng lượng mặt trời

Trước khi yêu cầu báo giá Thiết bị tắt nhanh RSD WiFi 6-10 Strings, hãy chuẩn bị các yêu cầu về điện và thương mại của dự án. Thông tin rõ ràng giúp nhà cung cấp xác định cấu hình phù hợp và giảm sự chậm trễ do phải làm rõ kỹ thuật nhiều lần.

So sánh các nhà cung cấp về sự phù hợp về kỹ thuật, chất lượng tài liệu, thông tin liên lạc, độ tin cậy giao hàng và hỗ trợ sau bán hàng, thay vì chỉ dựa vào giá cả. Nếu sản phẩm dành cho thị trường được quản lý, hãy xác minh rằng mẫu mã và cấu hình chính xác đáp ứng các yêu cầu của khu vực pháp lý của dự án.

CÔNG TY TNHH NĂNG LƯỢNG MỚI ZHEJIANG YRO.cung cấp giải pháp tắt máy nhanh chóng cho các ứng dụng quang điện. Người mua có thể xem lại thông tin sản phẩm của công ty và thảo luận về số lượng dây cần thiết, xếp hạng điện, bảo vệ vỏ, phương pháp điều khiển và các tùy chọn có sẵn trước khi hoàn thiện thông số kỹ thuật.

Câu hỏi thường gặp về thiết bị tắt nhanh RSD WiFi 6-10 Strings
