Công tắc ngắt kết nối là gì và nó hoạt động như thế nào?

Trong quá trình bảo trì hệ thống điện thường xuyên, các kỹ thuật viên thường gặp phải tình huống đầy thách thức: làm thế nào để làm gián đoạn dòng điện một cách an toàn khi thiết bị phục vụ, trong khi ngăn chặn các vụ tai nạn như đèn flash hoặc vụ nổ do lỗi hoạt động?

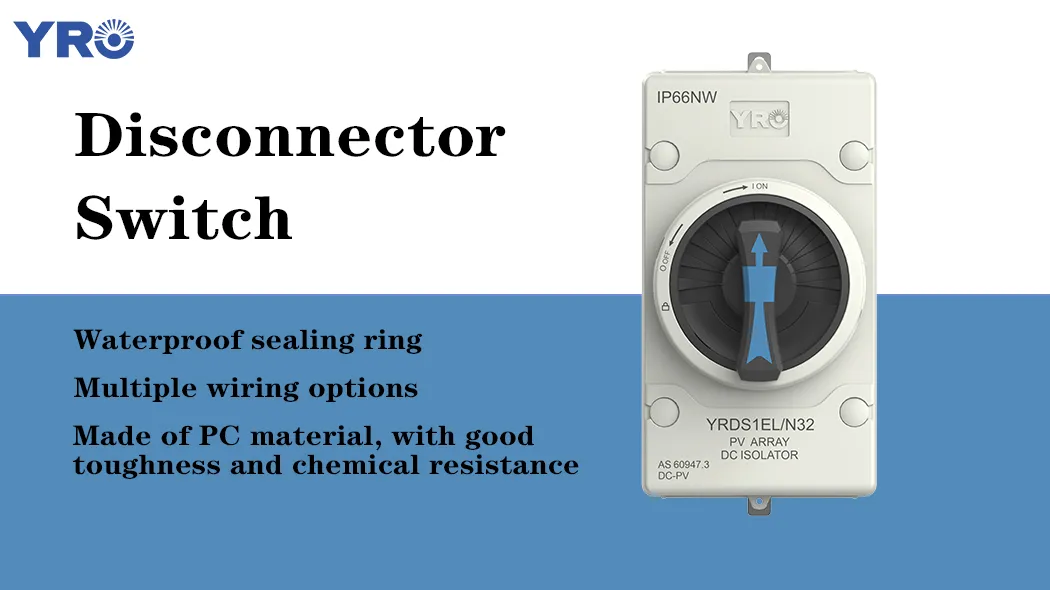

Công tắc ngắt kết nối？ là gì

A Công tắc ngắt kết nốilà một thiết bị cơ học được sử dụng trong các hệ thống điện để đảm bảo rằng các mạch bị ngắt kết nối hoàn toàn. Chức năng chính của nó là cung cấp sự cô lập vật lý có thể nhìn thấy khi thiết bị đang được bảo trì hoặc trục trặc, ngăn chặn nguồn điện ngẫu nhiên và đảm bảo an toàn cho các nhà khai thác. Một điểm cần lưu ý: Nó thường không được sử dụng cho hoạt động tắt của dòng tải, nhưng phục vụ để "cô lập nguồn điện".

Bộ ngắt kết nối, còn được gọi là công tắc dao ngắt kết nối, về cơ bản là một hệ thống tiếp xúc kim loại với cấu trúc hỗ trợ cách điện. Không giống như bộ ngắt mạch, nó không có khả năng phát động vòng cung, điều đó có nghĩa là nó bị cấm hoạt động dưới tải; Nếu không, thiết bị có thể bị đốt cháy dưới điện áp cao.

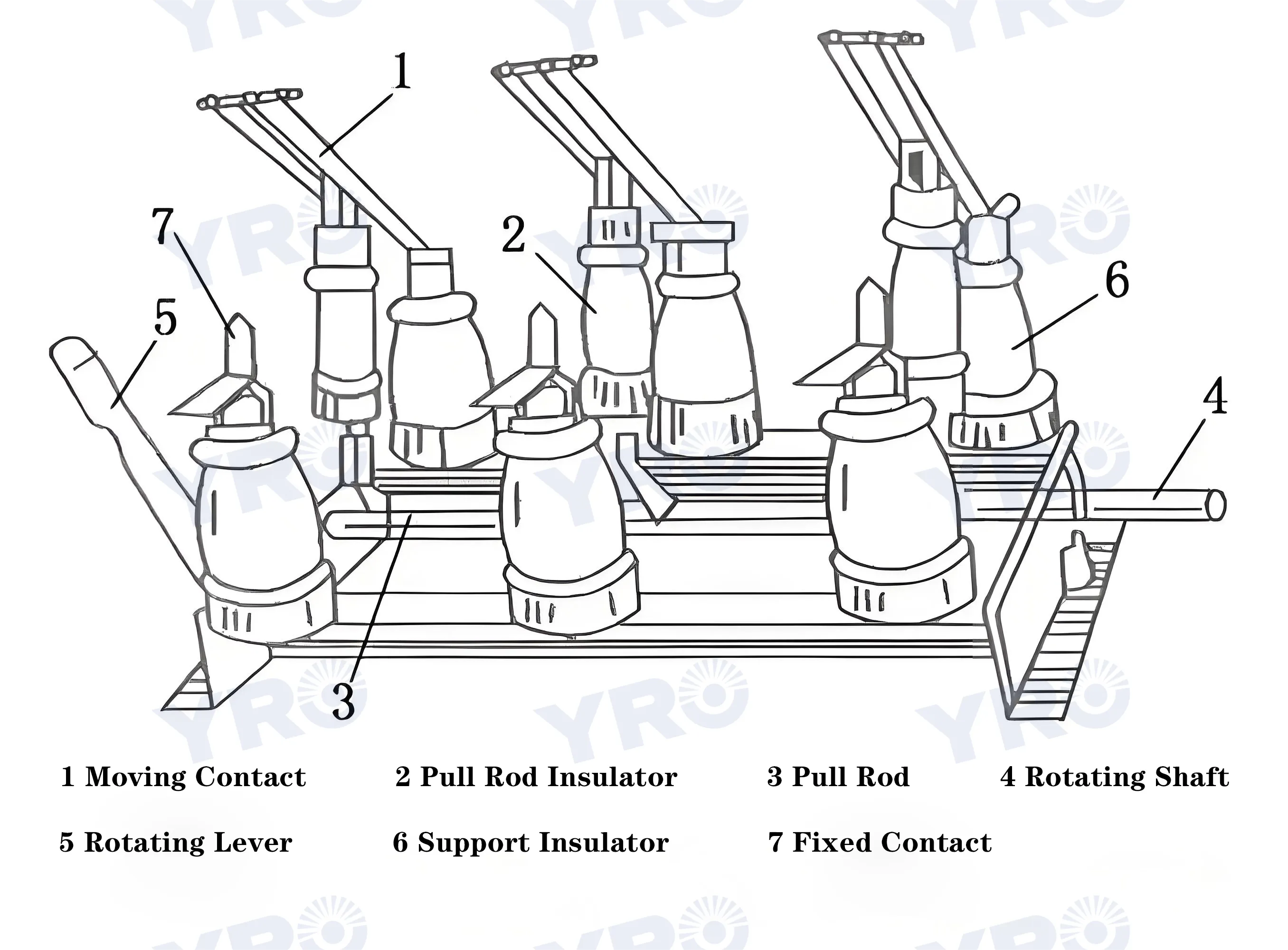

Làm thế nào để một công tắc ngắt kết nối hoạt động?

1. Hoạt động mở:

Bước 1: Xác nhận rằng bộ ngắt mạch đã bị ngắt kết nối và không có dòng tải trong mạch.

Bước 2: Lái liên hệ di chuyển để xoay hoặc dịch qua cơ chế vận hành, tách nó ra khỏi tiếp xúc tĩnh để tạo thành bề mặt gãy có thể nhìn thấy.

Bước 3: Sau khi các tiếp điểm được tách ra, khoảng cách ngắt sẽ đáp ứng các yêu cầu cách điện (ví dụ: trong hệ thống 10kV, nó phải là ≥150mm) để đảm bảo rằng không có dòng điện nào đi qua.

Bước 4: Khóa vị trí mở và xác nhận trạng thái thông qua chỉ báo cơ học hoặc tín hiệu điện.

2. Hoạt động đóng:

Bước 1: Sau khi kiểm tra xem không có bất thường trong mạch, hãy loại bỏ thiết bị khóa liên động.

Bước 2: Cơ chế vận hành điều khiển tiếp xúc di chuyển để tiếp xúc gần với tiếp xúc tĩnh, đảm bảo áp suất tiếp xúc (như bị nén bởi lò xo) để giảm điện trở tiếp xúc.

Bước 3: Tăng cường độ ổn định thông qua thiết kế kẹp tiếp xúc (như cấu trúc lưỡi kép) và khóa điện từ (trong các kịch bản hiện tại ngắn mạch cao).

Các tính năng chức năng độc đáo của các loại ngắt kết nối năng lượng khác nhau là gì?

Được phân loại theo mức điện áp

Công tắc ngắt kết nối điện áp cao: Nó được sử dụng trong các hệ thống năng lượng điện áp cao từ 10kV trở lên, và thường được cài đặt giữa các trạm biến áp hoặc máy biến áp phân phối. Nó có một cấu trúc phức tạp và đòi hỏi hiệu suất cách nhiệt và sức mạnh cơ học mạnh mẽ.

Công tắc ngắt kết nối điện áp thấp: Nó được sử dụng trong các hệ thống AC 220V/380V và DC, được áp dụng rộng rãi trong các tủ điện công nghiệp và các hộp nối quang điện. Nó có cấu trúc nhỏ gọn và hoạt động đơn giản.

2. Được phân loại theo dạng cấu trúc

Ngắt kết nối loại dao: Nó có hình dạng như một lưỡi kim loại và đạt được bằng cách chèn hoặc kéo nó ra. Nó thường được sử dụng trong các hệ thống điện áp thấp và là dạng trực quan nhất.

Công tắc ngắt kết nối quay: Bằng cách xoay tay cầm hoạt động, các tiếp điểm bên trong được đóng hoặc mở. Nó phù hợp cho các kịch bản với không gian hạn chế và thường được sử dụng trên các bảng điều khiển cơ học.

Ngắt kết nối loại ngăn kéo: Được cài đặt trong tủ chuyển đổi loại ngăn kéo, nó thuận tiện để bảo trì và thay thế và thường được sử dụng trong các hệ thống phân phối điện yêu cầu hoạt động thường xuyên.

3. Được phân loại theo phương thức cài đặt

Ngắt kết nối trong nhà: Nó được sử dụng trong môi trường trong nhà và được thiết kế với sự nhấn mạnh lớn hơn vào cấu trúc nhỏ gọn và khả năng chống bụi.

Công tắc cắt an toàn ngoài trời: Nó phù hợp cho các môi trường ngoài trời như ngoài trời hoặc trên mái nhà, và cần phải có hiệu suất chống mưa, chống tia cực tím và chống ăn mòn tốt.

4. Được phân loại theo chế độ hoạt động

Ngắt kết nối nguồn thủ công: Thanh kết nối cơ học được điều khiển bởi một đòn bẩy hoạt động cách điện hoặc tay cầm xoay để tách các tiếp điểm. Phương pháp này chủ yếu được sử dụng trong các hệ thống phân phối năng lượng điện áp thấp hoặc quy mô nhỏ.

Hoạt động điện: Việc mở và đóng công tắc được thực hiện bằng cách điều khiển cơ chế bánh răng bằng động cơ điện, thường thấy trong các kịch bản như các trạm biến áp điện áp cao yêu cầu điều khiển từ xa.

Phần kết luận

Mặc dù bộ ngắt kết nối không phải là thiết bị điện phức tạp nhất, nhưng nó là một thành phần quan trọng để đảm bảo an toàn cá nhân và hoạt động ổn định của hệ thống mạch. Từ định nghĩa cơ bản đến nguyên tắc làm việc, và sau đó đến sự khác biệt về chức năng giữa các sản phẩm khác nhau, chúng ta có thể thấy rằng việc chọn bộ ngắt kết nối thích hợp không chỉ cải thiện hiệu quả bảo trì mà còn làm giảm đáng kể tỷ lệ tai nạn.

Nếu bạn vẫn muốn đi sâu hơn vào một mô hình hoặc trường hợp cài đặt nhất định, YRO có thể phân tích thêm tình huống ứng dụng thực tế cho bạn hoặc đề xuất các sản phẩm phù hợp. Nếu bạn cần bất kỳ hỗ trợ nào, xin vui lòng liên hệ với chúng tôi
