Những thành phần điện nào thường được bao gồm trong hộp phân phối?

Là một phần quan trọng của lưới điện ngày nay, các hộp phân phối thực hiện hai công việc quan trọng: cung cấp năng lượng cho nơi cần thiết và bảo vệ chống lại các mối nguy điện. Bạn sẽ tìm thấy chúng trong các nhà máy, các tòa nhà văn phòng và thậm chí cả nhà, với các bộ ngắt mạch, cầu chì và các thành phần quan trọng khác được cài đặt bên trong. Các thành phần này hoạt động cùng nhau như một nhóm phối hợp tốt để đạt được mục tiêu tương tự. Trong khi duy trì nguồn cung cấp điện ổn định, chúng liên tục theo dõi các lỗi và hành động nhanh chóng để ngăn chặn các vấn đề tiềm ẩn trước khi chúng gây hại thực sự.

Các thành phần điện chung trong hộp phân phối là gì và chức năng của chúng là gì?

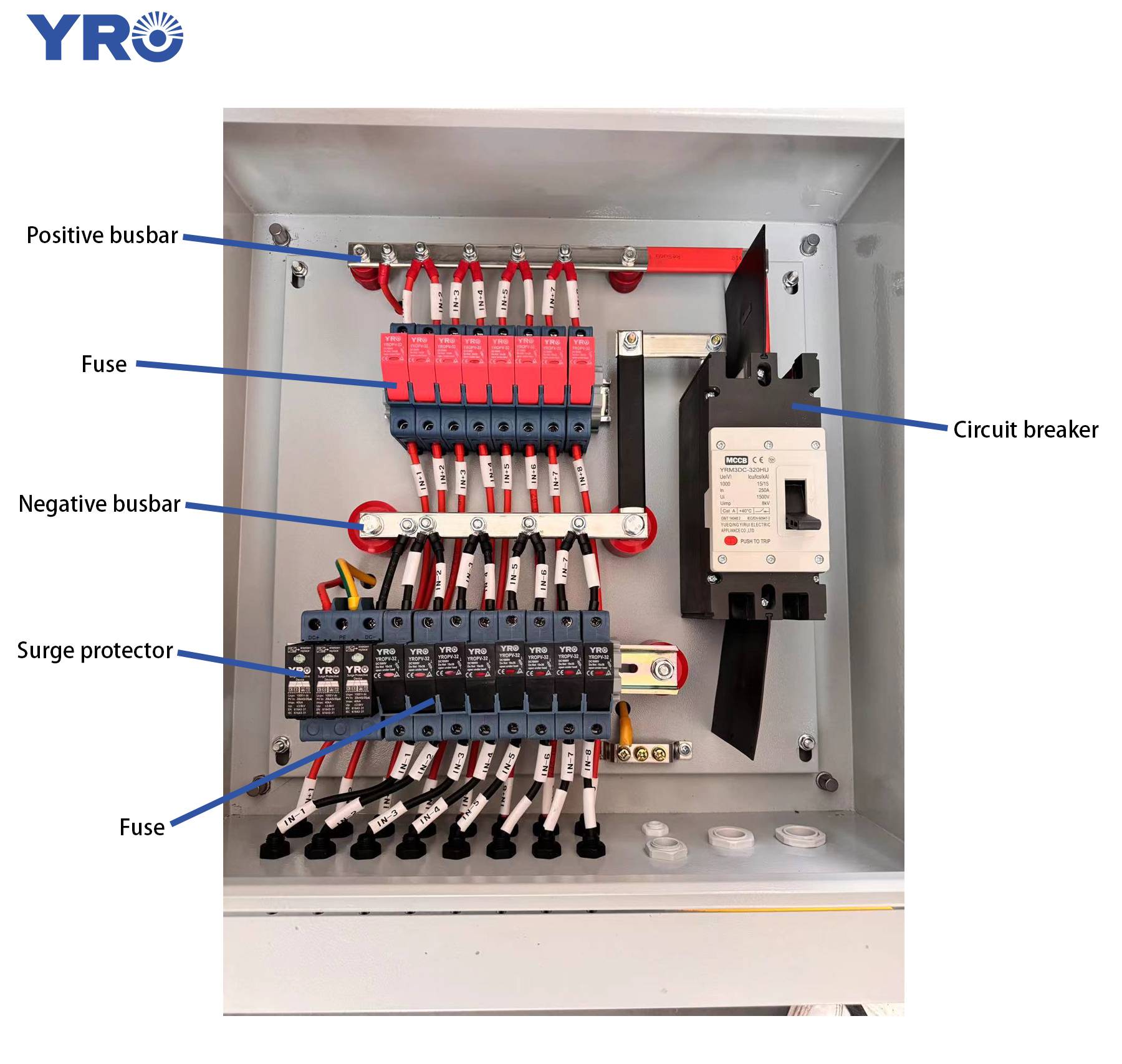

Mở trang bìa củaHộp phân phốivà một loạt các thành phần rực rỡ xuất hiện. Chúng tôi sẽ giải thích các chức năng của chúng theo thứ tự từ trên xuống dưới và từ trái sang phải.

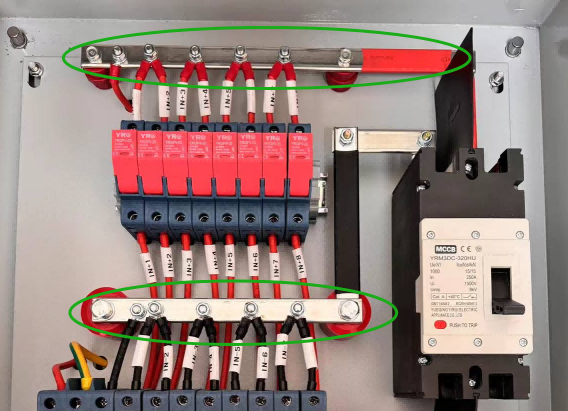

1. Thanh xe buýt

Thanh bus là một thành phần dẫn điện trong mộtHộp phân phốichịu trách nhiệm kết nối các dây dẫn tích cực và tiêu cực. Thanh xe buýt thường được làm bằng đồng. Bởi vì đồng có độ dẫn điện tuyệt vời, nó cho phép năng lượng chảy trơn tru, giảm mất điện và cải thiện hiệu quả truyền tải điện. Ngoài ra, đồng cũng có cường độ cơ học cao và có thể chịu được tải dòng điện lớn, điều này rất cần thiết để duy trì hoạt động ổn định của thiết bị điện.

Để làm cho hiệu suất của thanh cái tốt hơn, nó thường được phủ một lớp thiếc. Tin có thể ngăn đồng oxy hóa với không khí trong một thời gian dài, tránh sự gia tăng điện trở tiếp xúc do lớp bị oxy hóa. Ngoài ra, mạ thiếc làm giảm cơ hội arcing và lan tỏa, làm cho kết nối điện an toàn hơn.

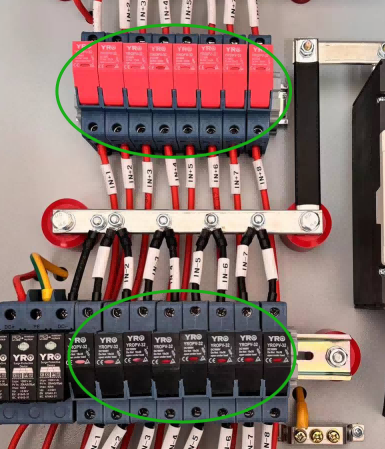

2. Cầu chì

Chức năng chính củacầu chìlà khi dòng điện vượt quá giá trị định mức của cầu chì,người giữ cầu chìLõi sẽ tan chảy do quá nóng, do đó cắt đứt dòng điện và bảo vệ mạch. Bạn có thể thấy rằng có hai hàng cầu chì ở đây. Hàng màu đỏ ở trên được kết nối với cực dương và hàng đen bên dưới được kết nối với cực âm. Trong các kết nối điện, màu đỏ thường đại diện cho cực dương và màu đen đại diện cho cực âm. Để tránh các lỗi nối dây, thiết kế ngoại hình của cầu chì YRO cũng tuân theo nguyên tắc này, sử dụng màu đỏ và đen tương ứng, làm cho hệ thống dây điện trở nên trực quan hơn. Theo cách này, chỉ bằng cách quan sát màu sắc, bạn có thể xác định rõ vị trí kết nối tương ứng, cải thiện độ chính xác và an toàn của việc cài đặt.

3. Lightning Arrester

Tiếp tục, được gắn bên cạnh cầu chì đen làLightning Arrester. Chức năng chính của nó là ngăn thiết bị điện bị hư hỏng do quá áp tạm thời (tăng). Trong quá trình hoạt động của thiết bị, nếu bạn nhận thấy rằng đèn báo trênLightning ArresterChuyển sang màu đỏ, điều đó có nghĩa là nó đã trải qua một cú sốc tăng mạnh, chẳng hạn như một cuộc tấn công sét hoặc tự bảo vệ do dòng điện cao bất thường. Tại thời điểm này, chúng tôi cần kiểm tra ngay trạng thái hoạt động của các thiết bị điện khác để đảm bảo chúng không bị ảnh hưởng. Điều quan trọng nữa là kiểm tra xem bản thân SPD có cần được thay thế hay không, để đảm bảo rằng nó vẫn có thể cung cấp bảo vệ hiệu quả sau đó.

Học sinh cẩn thận có thể nhận thấy rằng trong hộp phân phối, ngoài dây màu đỏ và đen, còn có một dây màu xanh lá cây màu vàng đặc biệt dễ thấy. Dây này được kết nối với Lightning Arrester và phục vụ như một mặt đất. Grounding là một phần rất quan trọng của an toàn điện, nó có thể là thiết bị do lỗi hoặc rò rỉ điện do hiện tại tạo ra một cách an toàn vào trái đất, để tránh các mối nguy hiểm tiềm ẩn đối với thiết bị điện và nhân sự. Do đó, dây màu xanh lá cây màu vàng này được gọi là dây nối đất và vai trò của nó là đảm bảo rằng dòng điện sẽ không chảy qua vỏ thiết bị cho nhân viên, để bảo vệ hệ thống và sự an toàn của người dùng.

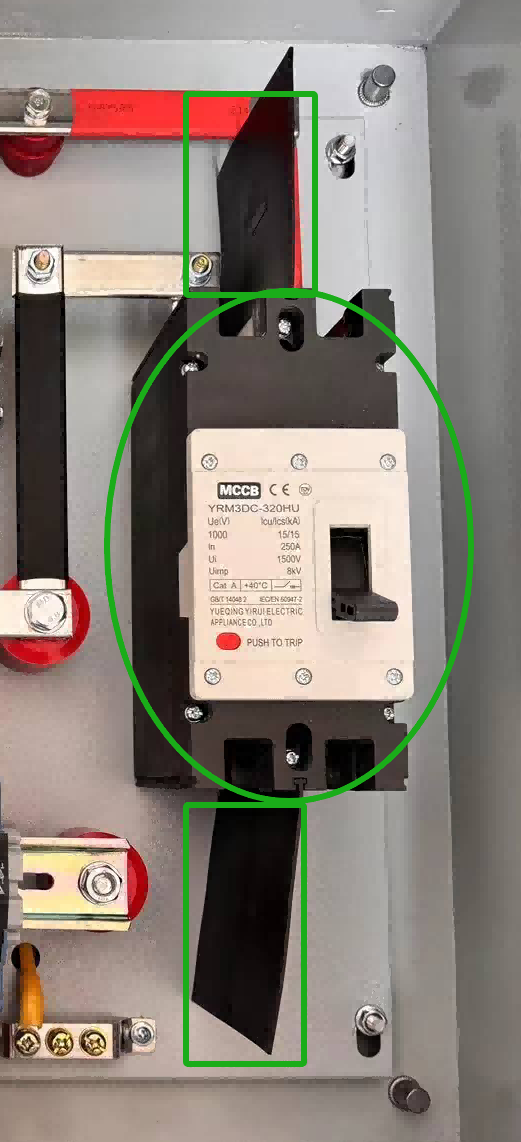

4. Bộ ngắt mạch

Ánh mắt của chúng ta di chuyển đếnBộ ngắt mạchỞ phía bên phải. Bộ ngắt mạch là một thành phần quan trọng trong hộp phân phối và chủ yếu được sử dụng để mở và đóng các mạch. Nếu điện áp quá cao hoặc dòng điện quá lớn, bộ ngắt mạch sẽ tự động đi lại, do đó bảo vệ sự an toàn của mạch và thiết bị.

Có hai thứ màu đen gần bộ ngắt mạch. Đây là những tấm dập tắt hồ quang. Dòng điện trực tiếp có một đặc điểm của arcing. Khi dây màu đỏ và dây màu đen được kết nối, nhưng không ngắn gọn và chỉ gần nhau, tia lửa có thể xảy ra. Đây là hiện tượng arcing. Chức năng của tấm dập tắt hồ quang là để ngăn chặn điều này xảy ra.

5. Những người khác

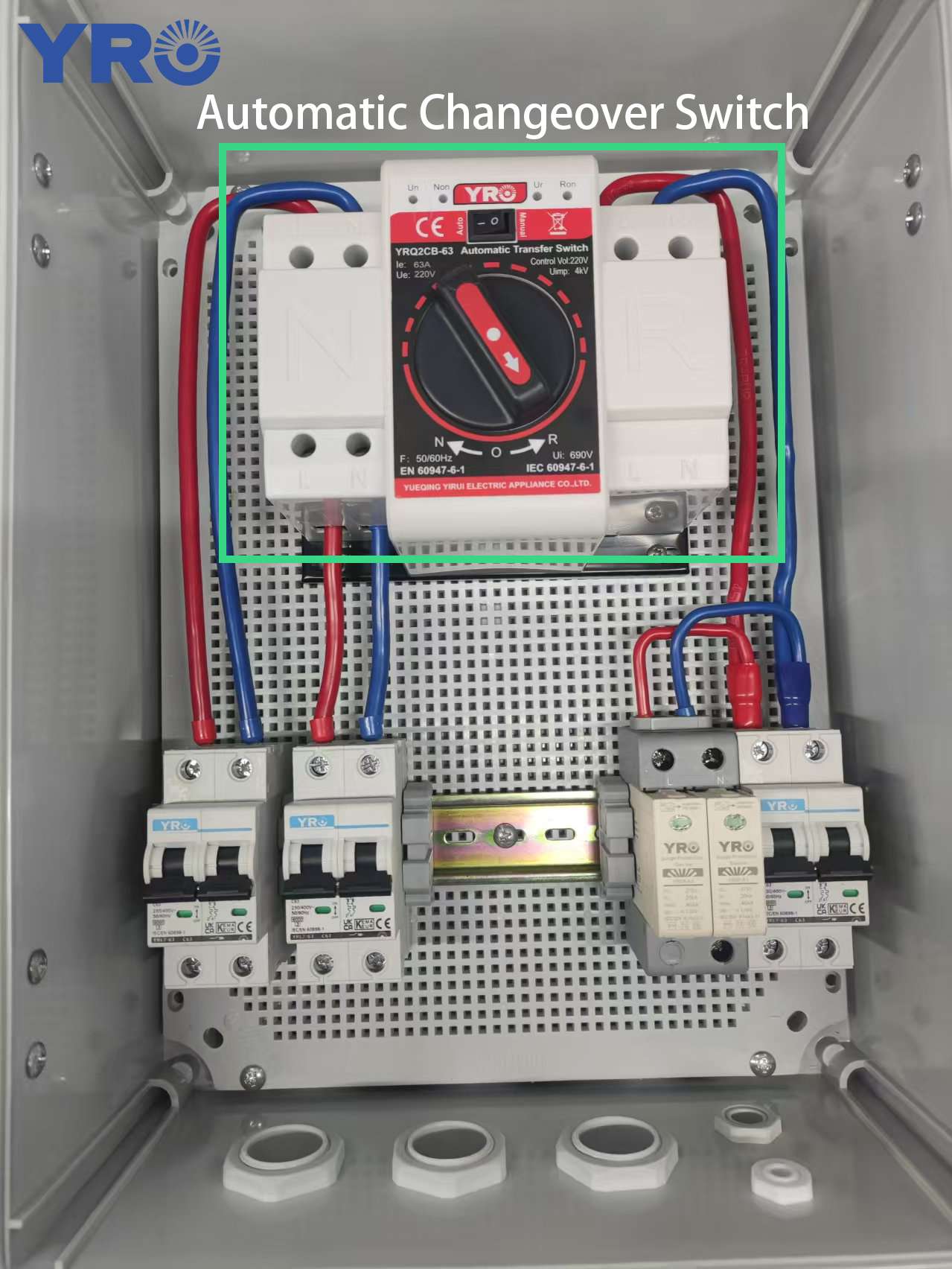

Ngoài các thành phần trên, bảo vệ điện áp trên/dưới,Công tắc thay đổi tự độngĐối với nguồn cung cấp năng lượng kép, bảo vệ rò rỉ, bộ tiếp xúc, vv cũng có thể được cài đặt trong hộp phân phối. Các thành phần này có thể được cấu hình hợp lý theo nhu cầu thực tế để cung cấp một giải pháp kiểm soát và bảo vệ năng lượng toàn diện hơn.
