Bộ bảo vệ điện áp trên và dưới là gì?

Trong các hệ thống điện, bất thường điện áp là một trong những nguyên nhân chính gây thiệt hại về thiết bị và các mối nguy hiểm an toàn. Một số thiết bị của mọi người không hoạt động đúng, trong khi những thiết bị khác bị đốt cháy, các trục trặc này có liên quan trực tiếp đến các vấn đề điện áp.

Bộ bảo vệ điện áp trên và dưới là gì?

MỘTOver/dưới bảo vệ điện áplà một thiết bị bảo vệ tích hợp giám sát điện áp, phán đoán logic và điều khiển điện. Nó liên tục theo dõi điện áp cung cấp và tự động cắt mạch khi điện áp vượt quá hoặc giảm xuống dưới giới hạn an toàn đặt trước. Sau đó, nó trì hoãn bộ phận tự động một khi điện áp bình thường hóa, cung cấp bảo vệ động cho thiết bị điện và hệ thống điện. Không giống như những kẻ bắt giữ sét (chỉ bảo vệ chống lại đột biến thoáng qua),bảo vệ điện ápCung cấp giám sát liên tục và bảo vệ toàn diện chống lại cả điều kiện điện áp cao và thấp.

Mặc dù tầm quan trọng của họ, nhiều người nhầm lẫntrên và dưới các bộ bảo vệ điện ápvớiLightning Borresters. Tồi tệ hơn, một số đánh giá thấp những rủi ro của sự suy giảm. Trong các phần sau, chúng tôi sẽ đưa ra những quan niệm sai lầm và làm rõ sự khác biệt kỹ thuật.

Có thể làm hỏng điện áp thấp các thiết bị gia dụng?

Câu trả lời ngắn gọn: Có. Trong khi điện áp cao là một mối đe dọa rõ ràng, điện áp thấp là một mối nguy hiểm tiềm ẩn. Các cơ chế cốt lõi của thiệt hại giảm điện như sau:
Hiệu ứng bồi thường hiện tại
Hầu hết các thiết bị được thiết kế cho 220-240V hoặc 110-120V (thay đổi theo quốc gia).
Theo p = v*i, khi điện áp (v) giảm, dòng điện (i) tăng để duy trì công suất (p). Ví dụ:
Máy nén tủ lạnh 1000W (Vẽ 4,5A ở 220V)
Ở 180V, hiện tại có thể tăng lên 1000W / 180V≈5.56A (tăng 23%)
Biến động điện áp trong phạm vi ± 10% là bình thường. Nếu họ vượt quá phạm vi này, sẽ có nguy cơ quá nóng.
Các mối nguy hiểm quá nóng
Thiết bị của ông bù cho năng lượng bằng cách tăng dòng điện, khiến nhiệt độ tăng của dây và các bộ phận tăng tốc. Các biểu hiện điển hình là:
Sự xuống cấp cách nhiệt của động cơ
MOSFET Lỗi trong bộ điều hợp nguồn (Temps Junction> 150))
Kiểm soát thất bại logic
Khi các thiết bị điện tử bị suy giảm, điều này có thể xảy ra:
MCU trục trặc (ví dụ: một máy giặt đã kích hoạt nhầm chế độ quay)
Nguồn cung cấp năng lượng chế độ chuyển đổi vào "Chế độ Hiccup" (lặp lại các tụ điện gây tổn hại)

Sự khác biệt giữa bộ chống sét và bộ bảo vệ điện áp trên/dưới là gì?

Bảo vệ đột biến vàBộ bảo vệ quá điện áp và quá điện áplà hai loại thiết bị bảo vệ bổ sung nhưng khác nhau đáng kể trong các hệ thống điện. Sau đây là một so sánh có hệ thống dựa trên dữ liệu kỹ thuật đa nguồn và các tình huống thực tế gặp phải. Nếu có bất kỳ lỗi nào, vui lòng gửi email đến[email protected]Để sửa chúng:

1. Mục tiêu và chức năng bảo vệ

2. Cơ chế hoạt động

• ● Lightning Arrester (SPD)

Sử dụng các thành phần phi tuyến (ví dụ: MOV, ống xả khí) để tạo ra đường dẫn thấp trong vòng 1 dòng25, chuyển dòng điện tăng xuống đất trong khi giới hạn điện áp còn lại.

Thời gian trả lời: 1 trận100ns

Chế độ hành động: Chuyển hướng thụ động (kết nối song song, không gián đoạn mạch)

• ● Bộ bảo vệ điện áp hơn/dưới

Các mẫu điện áp trong thời gian thực nếu ngưỡng bị vi phạm, rơle cắt giảm sức mạnh và trì hoãn đặt lại sau phục hồi.

Thời gian đáp ứng: 1 giây2 giây (đặc tính thời gian nghịch: nhanh hơn cho quá điện áp nghiêm trọng)

Chế độ hành động: Ngắt kết nối hoạt động (kết nối loạt, điều khiển phá vỡ mạch)

3. Kịch bản ứng dụng

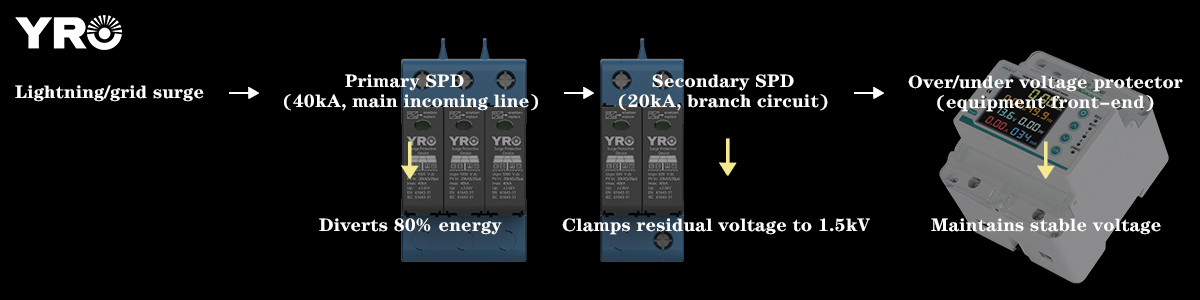

Lấy phân phối năng lượng hộ gia đình làm ví dụ, một hệ thống bảo vệ ba cấp đã được thiết kế:

Từ đó, có thể thấy rằng các thiết bị bảo vệ sét và thiết bị bảo vệ quá điện áp và quá điện áp là bổ sung: SPD không thể đối phó với quá điện áp liên tục trong lưới điện và tại thời điểm này, một thiết bị bảo vệ điện áp là cần thiết để cắt nguồn điện. Bộ bảo vệ điện áp không có phản ứng với các tia sét cấp độ nano giây và yêu cầu SPD bảo vệ thoáng qua.

Phần kết luận

Biến động điện áp là không thể tránh khỏi, nhưng thiệt hại của chúng có thể được ngăn chặn. Các chất bảo vệ quá điện áp và quá điện áp cung cấp sự bảo vệ kép chống lại quá điện áp và quá điện áp một cách đơn giản và kinh tế. Khi được sử dụng cùng với các bộ bắt giữ tăng đột biến, chúng có thể đạt được mức độ bảo vệ cao hơn. Cho dù bạn đang ở trong một khu vực có lưới điện không ổn định hay chỉ đơn giản là tìm kiếm sự an tâm, việc cài đặt các hệ thống quá điện áp và quá điện áp là một biện pháp có lợi dài hạn.
