Công tắc ngắt kết nối ngăn chặn việc cấp nguồn ngược cho lưới điện và máy phát điện trong quá trình chuyển đổi nguồn kép như thế nào?

Trong các hệ thống cung cấp điện sử dụng cả điện đô thị và máy phát điện, việc chuyển đổi nguồn điện an toàn là yêu cầu vận hành phải được tuân thủ nghiêm ngặt. Trong quá trình chuyển đổi nguồn điện kép, nguồn điện ngược là một rủi ro cần được đặc biệt chú ý. Nếu năng lượng điện chạy ngược từ nguồn điện này sang nguồn điện khác, nó sẽ gây ra mối đe dọa cho sự an toàn của con người, gây ra lỗi thiết bị và gây ra các vấn đề về tuân thủ.

Tại sao phảiCông tắc chuyển nguồn képTuyệt đối ngăn chặn việc cho ăn ngược?

Phản hồi xảy ra khi hai nguồn điện độc lập được kết nối với nhau, khiến dòng điện chạy theo hướng không mong muốn. Giả sử một cơn giông gây ra sự cố mất điện trên toàn tòa nhà và người quản lý tòa nhà khởi động máy phát điện dự phòng, nhưng thao tác chuyển mạch không chính xác sẽ khiến dòng điện chạy ngược vào các đường dây tiện ích lẽ ra đã bị cắt. Hiện tượng này là phản lực ngược, tạo ra những mối nguy hiểm vô hình cho nhân viên bảo trì lưới điện. Hơn nữa, khi nguồn điện lưới được phục hồi đột ngột, máy phát điện có thể bị tăng điện áp bất thường, có khả năng gây hư hỏng máy phát.

Làm thế nào để giải quyết vấn đề chuyển đổi nguồn kép an toàn?

Khóa liên động cơ khí

Khóa liên động cơ học là một trong những thiết kế an toàn cơ bản nhưng quan trọng nhất trong cách ly nguồn kép và logic hoạt động của nó rất đơn giản:

• Chỉ có một nguồn điện có thể được kết nối bất cứ lúc nào.
• Khi một nguồn điện ở trạng thái đóng, phía bên kia buộc phải khóa về mặt cấu trúc.
• Nó loại bỏ khả năng hai nguồn điện được kết nối song song từ góc độ vật lý.

Cách tiếp cận thiết kế này đảm bảo rằng ngay cả khi người vận hành mắc lỗi, sẽ không xảy ra tình huống tức thời khi hai nguồn điện được kết nối song song hoặc ngược lại.

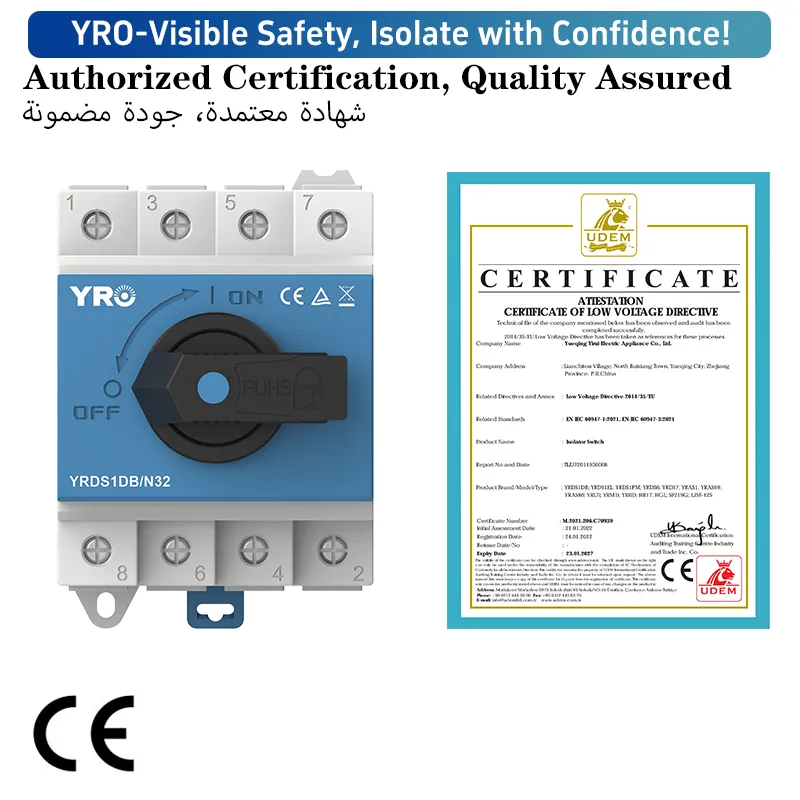

Ngắt kết nối công tắc

Trong các ứng dụng chuyển mạch nguồn kép, công tắc ngắt kết nối không chỉ phục vụ chức năng "tạo hoặc ngắt dòng điện". Giá trị cốt lõi của nó nằm ở việc sử dụng cấu trúc cơ học của nó để đạt được sự cách ly nguồn điện một cách cưỡng bức.

Khi các tiếp điểm của công tắc ngắt kết nối ở vị trí "Mở" (các lưỡi dao được nâng lên), hình thành mạch hở và dòng điện không thể đi qua. Khi ở vị trí "Đóng" (các lưỡi dao được hạ xuống), một mạch kín được hình thành, cho phép dòng điện chạy tự do giữa hai bên. Cách tiếp cận dựa trên phần cứng này làm giảm đáng kể khả năng xảy ra hiện tượng cấp nguồn ngược do lỗi của người vận hành hoặc các điều kiện bất thường.

Tuân thủ, chấp nhận và độ tin cậy lâu dài

Từ góc độ chấp nhận và bảo trì, bộ ngắt kết nối vẫn có những ưu điểm rõ ràng. Trạng thái ngắt kết nối có thể nhìn thấy rõ ràng của nó cho phép người kiểm tra xác nhận bằng trực giác liệu hệ thống có đạt được mức cách ly hiệu quả hay không.

Từ góc độ vận hành lâu dài, khả năng cách ly vật lý đáng tin cậy cũng giúp giảm điện giật mà thiết bị phải chịu, tăng cường độ ổn định của hệ thống và kéo dài tuổi thọ dịch vụ tổng thể.

Phần kết luận

Trong bất kỳ hệ thống cung cấp điện kép nào sử dụng cả nguồn điện lưới và máy phát điện, việc ngăn chặn nguồn điện ngược giữa hai nguồn là yêu cầu an toàn cơ bản. Khi thiết bị ngắt kết nối được sử dụng cùng với thiết bị khóa liên động thích hợp, nó có thể mang lại sự đảm bảo cơ bản để đạt được chức năng an toàn này.

Cho dù chọn khóa liên động cơ học đơn giản cho khu dân cư hay hệ thống chuyển đổi tự động cho vị trí quan trọng thì nguyên tắc làm việc cơ bản đều giống nhau: trước khi kết nối một nguồn điện, trước tiên phải xác nhận bằng vật lý và trực quan rằng nguồn điện kia đã bị ngắt kết nối hoàn toàn.

Việc chuyển đổi nguồn điện không chỉ để duy trì nguồn điện liên tục mà còn liên quan đến việc năng lượng điện có luôn được truyền đi theo đường dẫn an toàn và chính xác hay không.
