Sự khác biệt giữa bộ bảo vệ quá áp và thấp áp một pha và ba pha là gì

Trong hệ thống điện công nghiệp và thương mại, việc lựa chọn thiết bị điện thích hợpbảo vệ quá áp và thấp ápgiúp bảo vệ thiết bị và duy trì hoạt động ổn định. Mặc dù nguyên lý làm việc của bộ bảo vệ một pha và ba pha giống nhau nhưng chúng khác nhau về cấu trúc, các tình huống áp dụng và hiệu suất. Bài viết này sẽ phân tích sự khác biệt giữa hai loại thiết bị bảo vệ này từ góc độ ứng dụng thực tế.

Trước khi tìm hiểu sự khác biệt giữa hai loại thiết bị bảo vệ này, trước tiên chúng ta cần nắm bắt các khái niệm cơ bản về điện một pha và điện ba pha, cũng như mối liên hệ của chúng với thiết bị bảo vệ quá áp và thấp áp.

Sự khác biệt giữa điện một pha và điện ba pha

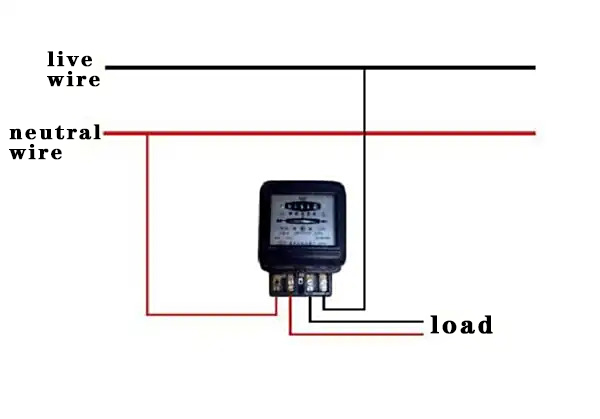

Điện một pha

• Cấu tạo: Gồm 1 dây có điện (L) và 1 dây trung tính (N). Đôi khi một dây nối đất được thêm vào để đảm bảo an toàn.
• Điện áp: Thường là 220V (Châu Á - Thái Bình Dương) hoặc 110V (Châu Mỹ).
• Kịch bản ứng dụng: Chủ yếu được sử dụng cho chiếu sáng, thiết bị gia dụng (như tủ lạnh, điều hòa không khí) và các thiết bị nhỏ.
• Đặc điểm: Cấu trúc đơn giản, chi phí thấp nhưng độ ổn định cung cấp điện tương đối kém. Thích hợp cho tải điện năng thấp.

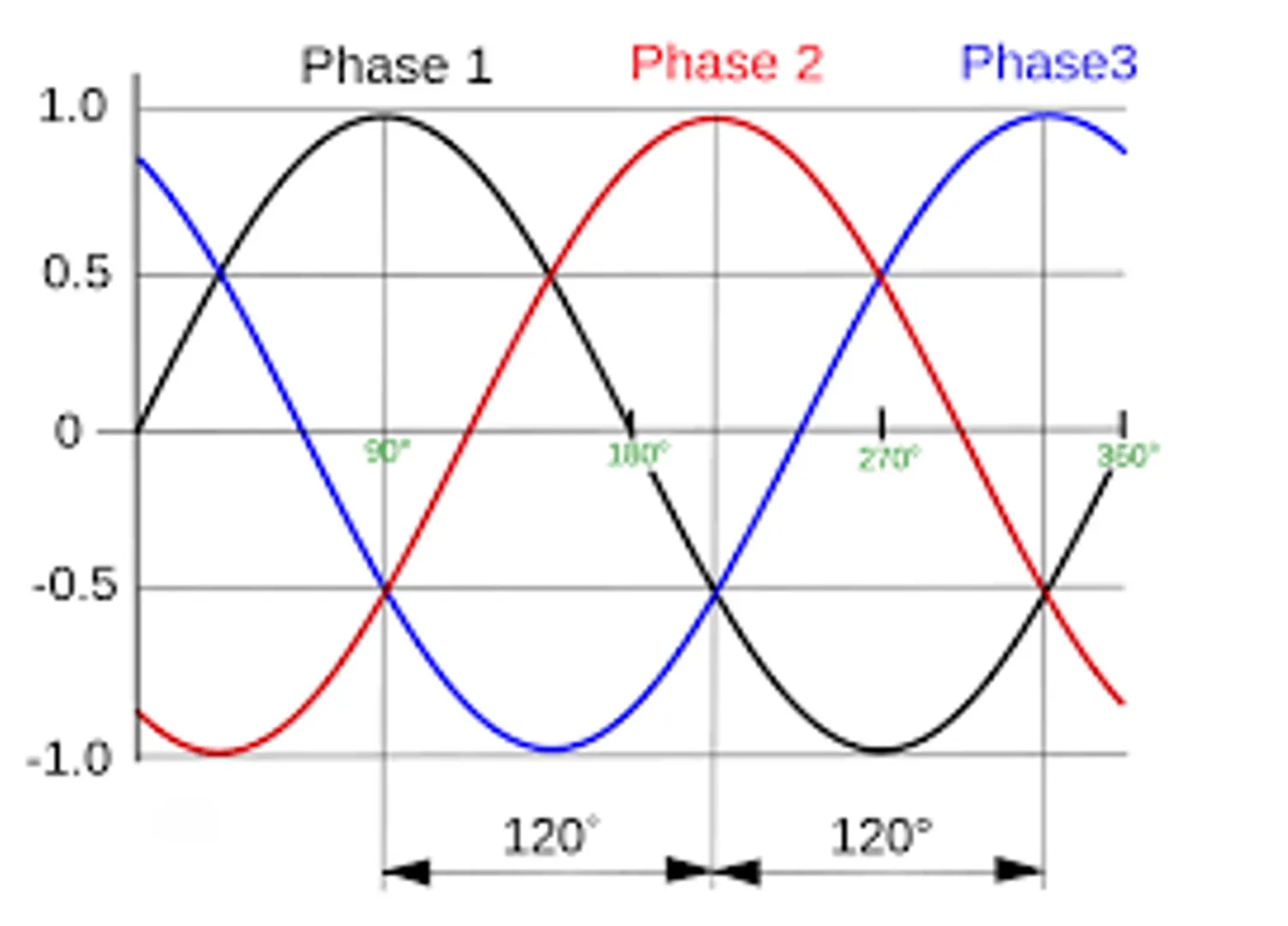

Điện ba pha

• Cấu tạo: Gồm 3 dây có điện và 1 dây trung tính. Đôi khi một dây nối đất được thêm vào.
• Điện áp: Thông thường là 380V, phù hợp cho công nghiệp, thiết bị lớn, tải công suất lớn.
• Kịch bản ứng dụng: Được sử dụng trong các nhà máy, cho động cơ lớn, máy nén, thiết bị công nghiệp, v.v.
• Đặc điểm: Nguồn điện ổn định, hiệu suất cao, có khả năng mang công suất cao hơn. Tuy nhiên, kết cấu phức tạp hơn, đòi hỏi phải lắp đặt và bảo trì chuyên nghiệp.

Sau khi hiểu được sự khác biệt cơ bản giữa hai hệ thống điện, bạn sẽ dễ dàng hiểu được sự khác biệt về chức năng giữa hai loại thiết bị bảo vệ quá áp và thấp áp.

Sự khác biệt giữa bộ bảo vệ quá áp và thấp áp một pha và ba pha

Điện áp

Sự khác biệt chính giữa hai loại thiết bị bảo vệ này nằm ở hệ thống điện áp mà chúng được áp dụng:bảo vệ một phađược sử dụng trong các hệ thống một pha, trong khibảo vệ ba phađược sử dụng trong hệ thống ba pha.

Sự bảo vệ

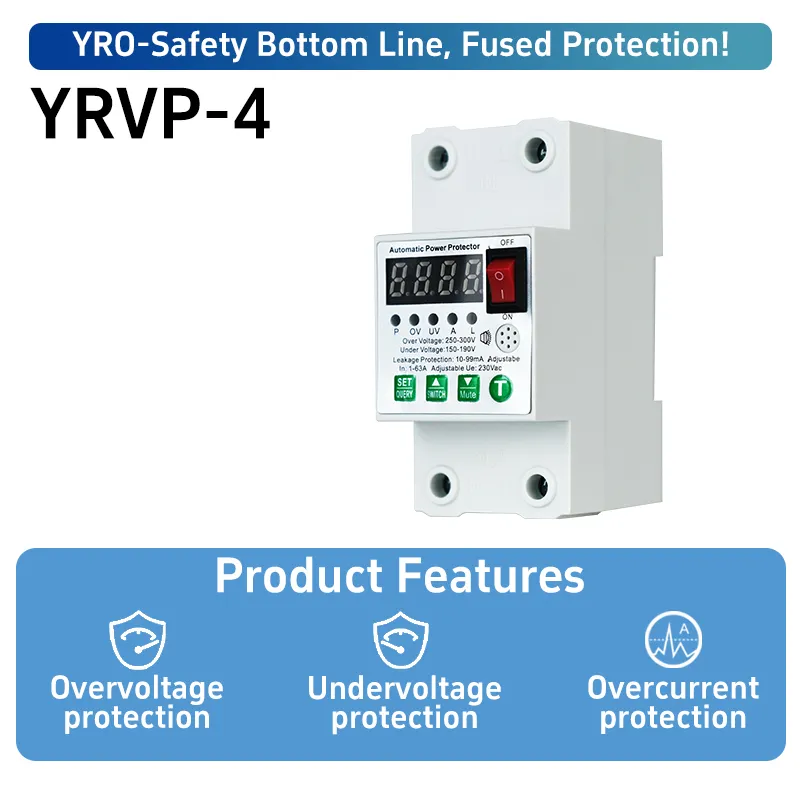

Cấu trúc của bộ bảo vệ một pha tương đối đơn giản. Nó chỉ cần giám sát điện áp một pha và có chức năng tương đối đơn lẻ, thiếu khả năng bảo vệ chống mất pha. Bộ bảo vệ ba pha cần giám sát đồng thời điện áp ba pha, đồng thời phát hiện trình tự pha và các tình trạng lỗi pha. Do đó, nó có chức năng bảo vệ mất pha và lỗi pha, làm cho chức năng của nó trở nên toàn diện hơn.

Đấu dây

Bộ bảo vệ một pha thường có sẵn ở cấu hình 1P hoặc 2P. Phiên bản 1P chỉ bảo vệ đường pha, trong khi phiên bản 2P bảo vệ cả đường pha và đường trung tính, mang lại khả năng bảo vệ toàn diện hơn.

Bộ bảo vệ ba pha có sẵn ở cấu hình 3P hoặc 4P. Phiên bản 3P chỉ bảo vệ ba dây pha, trong khi phiên bản 4P bảo vệ cả ba pha cộng với dây trung tính. Cấu hình 4P thường được khuyến nghị để bảo vệ hoàn toàn, đặc biệt là trong các môi trường mà sự cố đường trung tính có thể gây ra thiệt hại đáng kể.

Phần kết luận

Cả hai thiết bị bảo vệ quá áp và thấp áp một pha và ba pha đều được sử dụng để bảo vệ thiết bị điện khi có điện áp bất thường, nhưng chúng khác nhau về nguyên tắc thiết kế và các tình huống áp dụng. Thiết bị bảo vệ một pha chủ yếu được sử dụng trong môi trường dân cư hoặc thương mại nhẹ. Cấu trúc của chúng tương đối đơn giản và giá thành thấp hơn, khiến chúng phù hợp với các mạch một pha thông thường. Bộ bảo vệ ba pha có thể theo dõi trạng thái điện áp nhiều pha và xử lý cân bằng pha. Chúng thường được sử dụng trong các hệ thống điện công nghiệp và phù hợp để ứng dụng trong các mạch ba pha.

Khi chọn bộ bảo vệ, nên xem xét toàn diện loại nguồn điện thực tế, yêu cầu tải, điều kiện lắp đặt và nhu cầu mở rộng tiềm năng trong tương lai.
